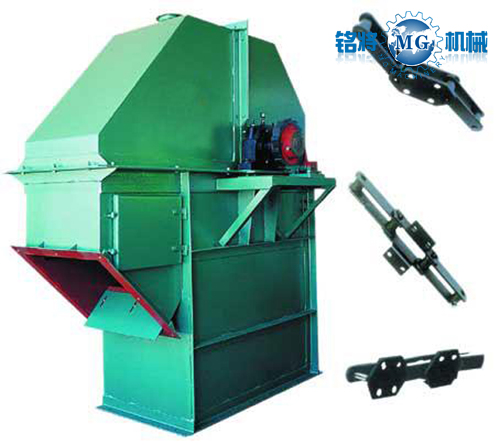

板链式斗式提升机

板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。

0371-86661106

产品详情

板链式斗式提升机,适用于粉状物料到大块状等各种物料的垂直提升,它采用流入式喂料替代传统斗式提升机的掏取式喂料,是传统斗式提升机的换代产品。
      板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
      板链斗式提升机是引进国外 先进技术而研制的新型提升产品;HNE系列板链斗式提升机应用于各工业国家,节能高效板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准(JB3926-85)。板链斗式提升机采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。

         板链斗式提升机工作原理:

    板链斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

         板链斗式提升机产品特点:

1.密封性好,环金污染少。
    2.操作、维修方便、易损件少。
    3.使用成本低,由于节能和维修少,使用成本极低。
    4.运行可靠,先进的设计原理,保证整机运行的可靠性,密封性好。环境污染少。
    5.结构港型号,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。
    6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。
    7.输送能力大,该系列提升机具有NE15NE800多种规格。提升量范围为15800m3/h
    8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。

        板链斗式提升机主要结构:

板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
     运行部件---由料斗和专用板式链条组成,HNE30以及下采用单排链,HNE50--HWNE800采用双排链。
     驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
     上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
     中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
     下部装置---安装有自动张紧装置。

        板链斗式提升机特点及技术要求:
    a.采取了流入式喂料,使输送机各部分以及和物料之间很少发生挤压和碰撞,运行平稳,维修方便。
     b.输送链采用板链的面接触,替代传统斗提环链的点接,从而使使用寿命大提高,输送链寿命可达五年以上。
     c.因采取了流入式喂料,重力诱导式卸料,斗低线速高(15-30m/min),无回料现象功率只相当于普通环链斗提机的40%左右。
     d.运转率高,无故障运行可达3万小时以上。
     e.输送能力大,输送时范围15-800m3/h
     f. 密封性好,环境污染少。
     g.操作、维修方便,易损件少。

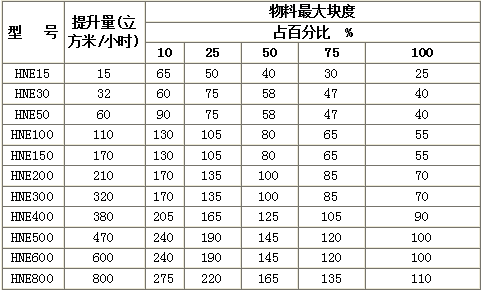

        板链斗式提升机技术参数表:

     我公司设备已获得ISO9001国际质量体系认证及欧盟CE认证:

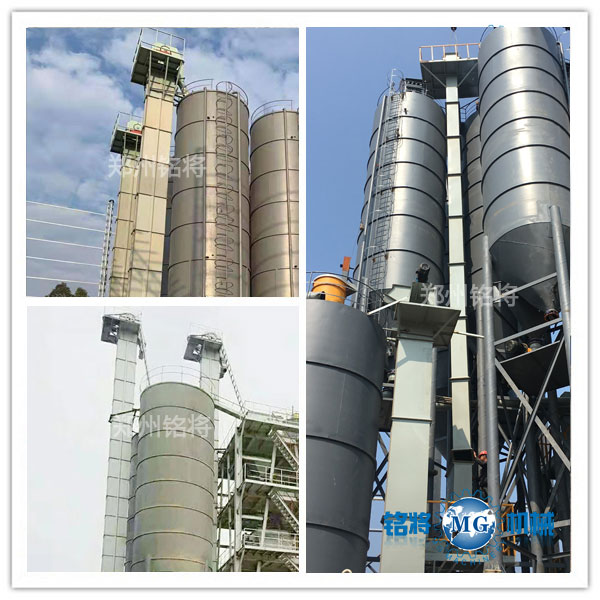

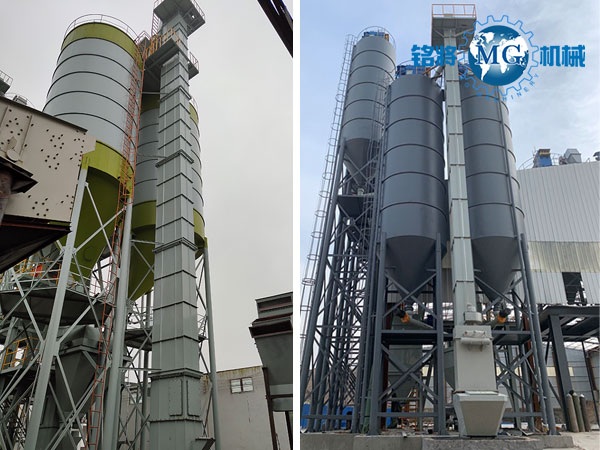

    成功案例:



    自2000年以来,凭借先进的设计、过硬的质量、亲民的价格、贴心的服务,我公司先后为中桥集团、中交集团、西安龙桥科技、嘉宝莉、刚玉建材、瑞士罗米尔、阿联酋格兰科技等中国500强行业龙头及国外知名公司提供产品方案及服务。郑州铭将期待与您合作,欢迎您的光临,携手铭将,共创辉煌。
