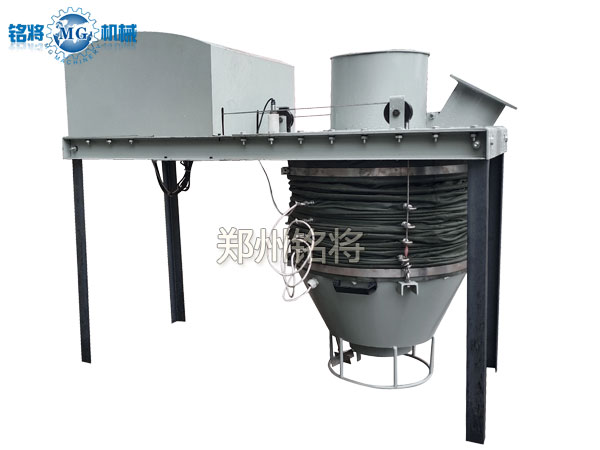

散装机

本设备引进欧洲先进技术,设计合理,结构紧凑,能耗低,噪音小,可与库底,库侧卸料装置联锁运行,设备最大装灰量可达 150-300T/H。设备采用自动料位控制系统,料车装满即自动停止放料,从而实现装卸过程自动化,装车效率高、粉尘污染少。

13213162960

产品介绍

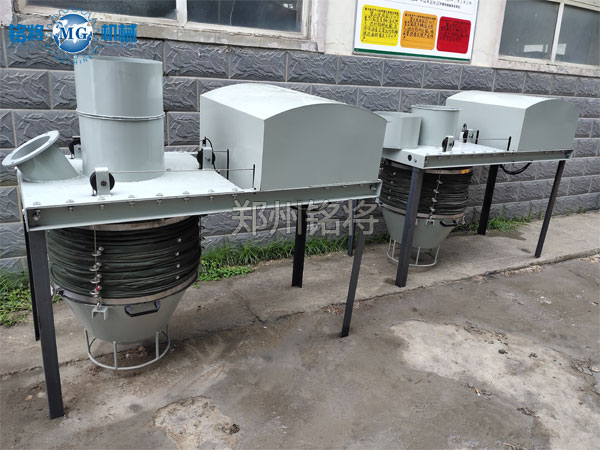

  铭将机械干灰散装机规格齐全,生产的汽车散装机、水泥散装机、熟料散装机、干灰散装机、粉煤灰散装机、库底库侧散装机,装车效率高,运行稳定,得到用户的广泛赞誉及肯定。

  本设备引进欧洲先进技术,设计合理,结构紧凑,能耗低,噪音小,可与库底,库侧卸料装置联锁运行,设备最大装灰量可达 150-300T/H。设备采用自动料位控制系统,料车装满即自动停止放料,从而实现装卸过程自动化,装车效率高、粉尘污染少。
  本设备广泛适用于建材(水泥、石粉、干粉砂浆、粉煤灰)、电力、化工、煤炭、铝业等行业,是散装粉状或颗粒状物料装车、装船的理想设备。

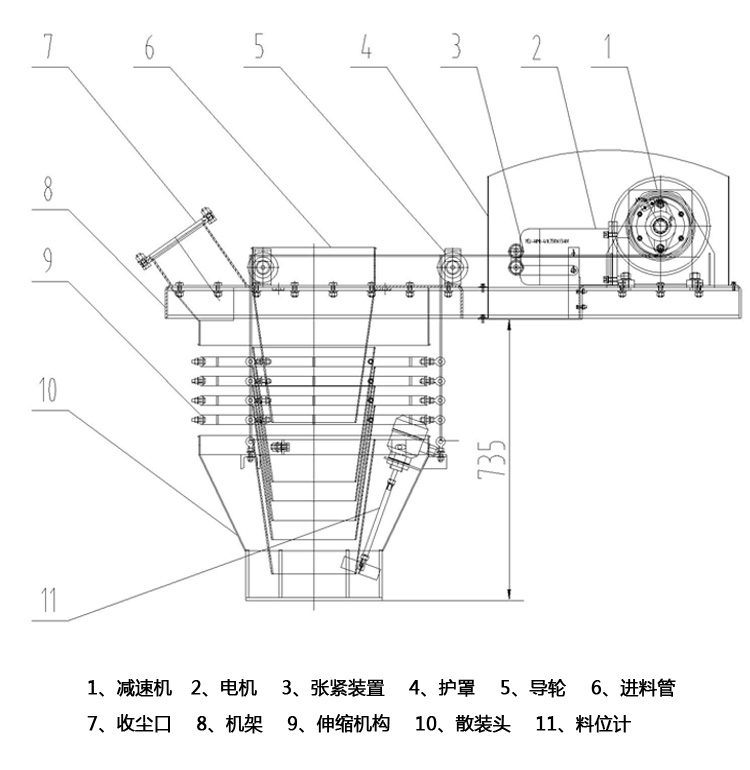

散装机结构图

结构与原理

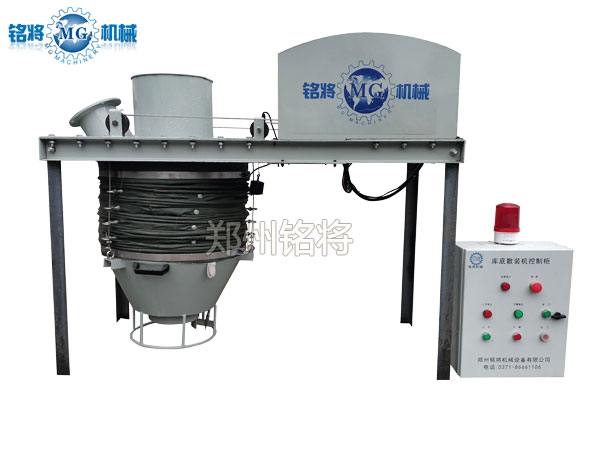

  高效无尘散装机主要由手(气)动蝶阀、卷扬主机、散装头、料位系统、单机除尘器(客户自备)及控制装置等部分组成。
  当运输工具进入装料位置后,操作电控系统控制开关,散装机伸缩头下降伸长,当散装头锥面与汽车入灰口上部密合时,升降机停止下降,此时打开气动卸料阀门,及除尘风机,进入行卸料作业阶段。当物料装满,料位计发出提示警报信号,操作员发出控制信号,关闭气动卸料阀门,关闭除尘风机,提升升降机伸缩头。当提升机伸缩头上升到预定上限位置后, 上限位控制单元发出信号,升降机停止,全部装卸过程完成。
主要结构:
1.控制系统
  控制系统是散装机的心脏,负责控制散装机整个卸料过程。它由控制拒、接近开关以及料位计、支架、电线等元件组成。散装头下降至下限位位置,通过控制系统打开给料阀门,散装机开始装料;当物料料位达到满载位置后,料位计关联指示灯报警提示,此时可通过控制系统关闭给料阀门,卸料完成。卸料完成后,打开卷扬电机,提升散装头;同时限位控制器控制散装头的上升位置,当散装头接近预定位置时,关闭卷扬电机,从而完成物料的装卸。
2.可伸缩散装头
  干灰散装机伸缩头内衬采用钢短节伸缩,对位灵活方便、准确,伸缩头的结构保证在卸料过程中不产生变形,无堵灰现象,耐磨损,外套采用船用薄形帆布,透气耐用,不易老化和损坏。散装头提升9平稳,采用3绳提升结构,钢丝绳具有防跑偏功能。伸缩头的伸缩行程2000mm(可根据实际需要订制)。
3.卷扬装置
  卷扬装置由电动机、减速机、限位控制器、接近开关、钢丝绳等组成,用于灵活高效控制散装头伸缩行程。
4.脉冲除尘器(可选)

  散装机可选配一台DMC型电子脉冲除尘器,由抽尘风机、喷吹系统、箱体和滤袋组成。箱体设有吸尘口,把从散装机吸来的含尘气体经滤袋后得到净化,净化后的气体经由抽尘风机出风口排空,滞阻在滤袋外壁的灰尘经由喷吹系统循环处理以后被清除。从而实现现场无尘作业。


性能参数

型号

MG-SZJ200

MG-SZJ300

装车能力( t/h )

100-200

200-300

下料管直径( mm )

Ф200

Ф300

吸尘管直径( mm )

Ф 600

Ф 600

散装头行程( mm )

0-2000

0-3500

散装头升降速度( m/min )

11

11

散装头升降电机功率( kw )

0. 75

1.1
除尘风机流量(m3/h) >1600 >2000
风压(pa) 3500 3500
风机功率(kw) 1.5 2.2

控制方式

手动 / 自动

手动 / 自动

安装现场

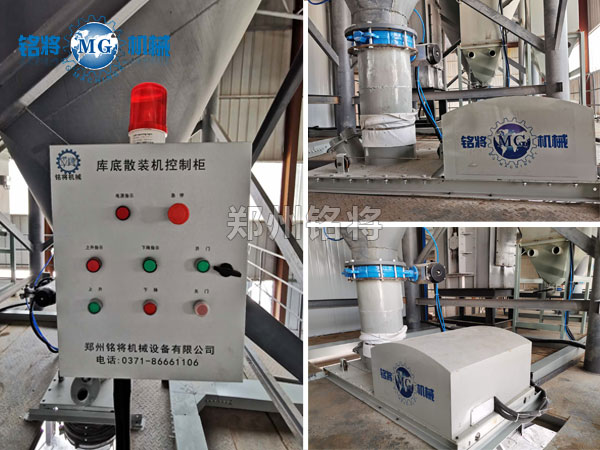

散装机安装现场



散装机安装现场

公司实力

我公司生产的产品已获得国家ISO9001国际质量体系认证及欧盟CE认证:

  自2000年以来,凭借先进的设计、过硬的质量、亲民的价格、贴心的服务,我公司先后为中桥集团、中交集团、西安龙桥科技、嘉宝莉、刚玉建材、瑞士罗米尔、阿联酋格兰科技等中国500强行业龙头及国外知名公司提供产品方案及服务。郑州铭将期待与您合作,欢迎您的光临,携手铭将,共创辉煌。

服务热线:13213162960

1、24小时提供技术咨询,为顾客提供全方位技术分析、建议及解决方案;
2、售后工程师接到故障通知后迅速到位,排除故障;
3、协助用户系统升级,终身提供技术改进支持方案。
